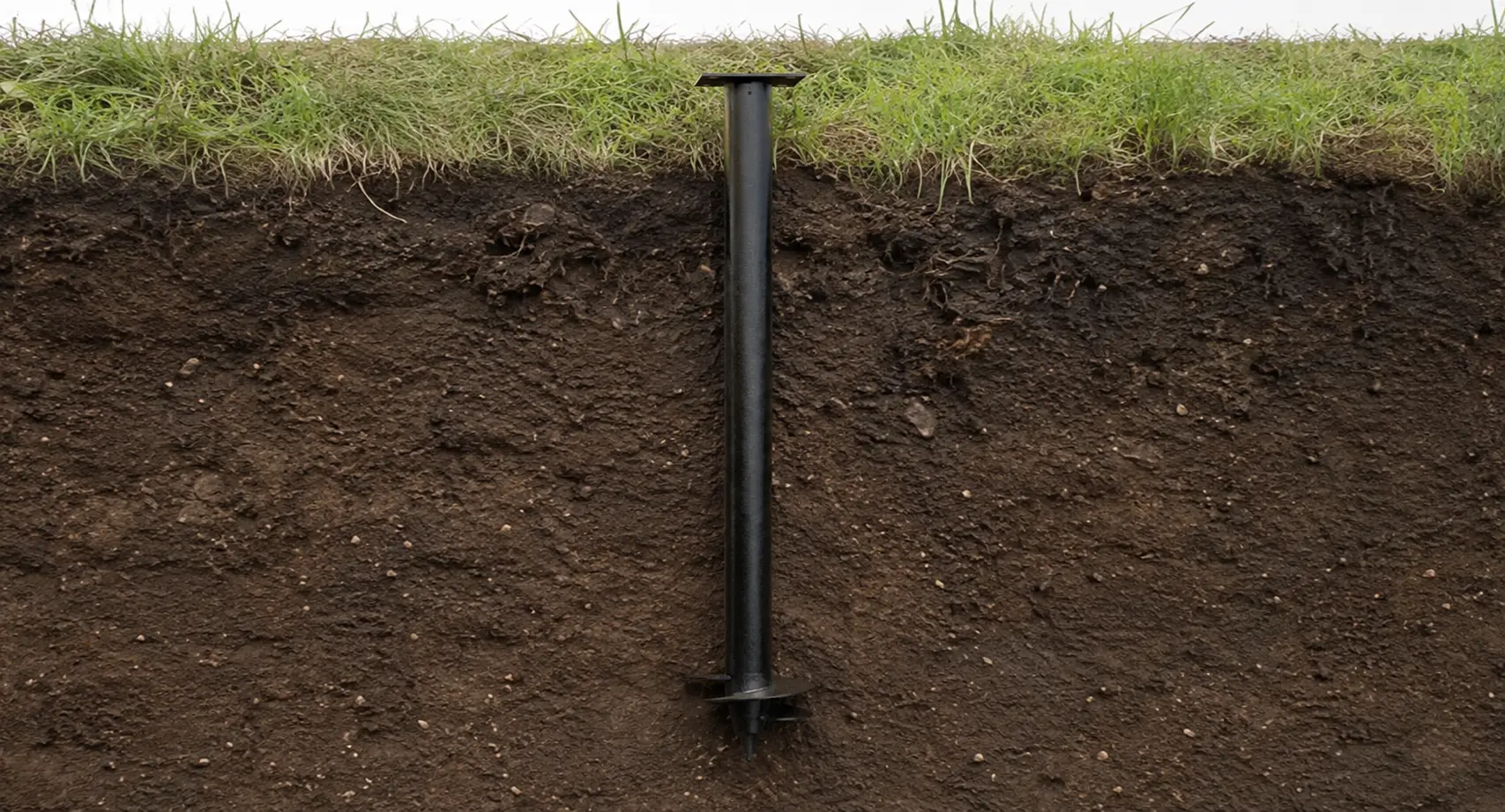

Конструкция винтовой сваи диаметром 133 мм и длинной 1500 мм
Винтовая свая диаметром 133 мм длиной 1500 мм со стенкой 4 мм состоит из стального трубчатого ствола, нижнего наконечника, винтовой лопасти диаметром 350 мм и верхней части под оголовок или обвязку. Это короткая опора крупного диаметра: её применяют там, где нужна жёсткая стальная свая без большого заглубления — под крыльца, площадки, навесы, террасы, технические опоры и отдельные нагруженные узлы на подходящих грунтах.
Ствол диаметром 133 мм воспринимает нагрузку от сооружения и передаёт её к нижней рабочей части. Толщина стенки 4 мм повышает жёсткость трубы при завинчивании и эксплуатации. Лопасть помогает свае входить в грунт вращением и после монтажа работает как опорный элемент. Верх сваи после установки подрезают по проектной отметке и соединяют с оголовком, брусом, швеллером или другой обвязкой.
диаметр ствола — 133 мм;
длина сваи — 1500 мм;
толщина стенки трубы — 4 мм;
диаметр винтовой лопасти — 350 мм;
нижняя часть — наконечник и лопасть;
верхняя часть — зона подрезки и крепления оголовка.
ГОСТ Р 59106-2020 устанавливает требования к стальным винтовым сваям с трубчатым стволом: материалам, сварным соединениям, защитным покрытиям, маркировке и контролю. Для сваи 133 мм 1500 мм 4 мм это означает, что важны не только диаметр и длина, но и геометрия ствола, провар лопасти, состояние покрытия и точность монтажа.
СП 50-102-2003 требует проектировать свайные фундаменты с учётом инженерно-геологических условий, нагрузок и конструкции сооружения. Поэтому короткая винтовая свая 133 мм 1500 мм 4 мм подходит не для любого основания, а для задач, где расчётная глубина и свойства грунта позволяют использовать такой типоразмер.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Раменском
Область применения сваи диаметром 133 мм и длинной 1500 мм
Винтовая свая диаметром 133 мм длиной 1500 мм со стенкой 4 мм применяется на участках с плотным верхним слоем грунта, где по расчёту не требуется глубокое погружение. Такой типоразмер используют для фундаментов под нагруженные деревянные и каркасные конструкции, небольшие бани, террасы с навесом, хозяйственные постройки, въездные группы, опорные линии заборов и отдельные узлы, где нужна большая площадь лопасти по сравнению со сваями 89 или 108 мм.
Свая 133 мм имеет стальной трубчатый ствол, винтовую лопасть диаметром 350 мм, нижний наконечник и верхнюю часть под оголовок или металлическую обвязку. Длина 1500 мм ограничивает область применения: рабочая лопасть должна располагаться в грунте, который способен воспринимать расчётную нагрузку. Если верхний слой рыхлый, влажный, насыпной или подвержен морозному пучению, короткая опора может не обеспечить стабильную работу основания.
диаметр ствола — 133 мм;
длина сваи — 1500 мм;
толщина стенки — 4 мм;
диаметр лопасти — 350 мм;
применение — плотные грунты, малые и умеренно нагруженные сооружения;
ограничение — не для слабых грунтов без расчёта глубины погружения.
ГОСТ Р 59106-2020 задаёт требования к стальным винтовым сваям, геометрии, сварным соединениям и защитным покрытиям. СП 50-102-2003 и СП 24.13330.2011 требуют учитывать грунты, нагрузки и совместную работу свайного основания с ростверком, поэтому область применения сваи 133 мм 1500 мм 4 мм определяют по фактическим условиям участка, а не только по диаметру.
Изготавливать сваи, которые прослужат более 100 лет — наша ключевая задача.
Для этого мы используем современное оборудование, проводим
3-х этапный контроль каждой сваи, а наш инженерно-технический состав постоянно совершенствует качество за счёт собственной лаборатории.
Завод «Вертикаль» — это:
28 профессионалов;
3-х ступенчатый контроль качества;
автоматизированное производство и учёт.
Собственный автопарк
и монтажные бригады
производим монтаж винтовых
свай за 1–2 дня в Раменском
Автоматические гидравлические установки
Монтажники с опытом
более 5-и лет
Работаем в выходные и праздники
производим монтаж за 1–2 дня
Ваш личный менеджер проконтролирует монтаж и оперативно
решит все вопросы без переноса на рабочие дни.
Александр Воронцов
Менеджер завода Вертикаль
Как купить винтовые
сваи в Раменском или узнать
стоимость?
Для уточнения стоимости фундамента на винтовых сваях рекомендуется обратиться к нашим специалистам, которые могут оценить объем работ, сложность грунтовых условий и другие факторы, влияющие на стоимость. На основе этих данных они смогут составить подробную смету и предоставить вам информацию о стоимости фундамента на винтовых сваях.
Сомневаетесь в выборе
свай ? Получите расчёт
винтовых свай от эксперта
для вашей постройки
за 2 часа 40 минут
на основе 5000 клиентов
Ответьте на несколько вопросов и наш эксперт подготовит расчёт свайного фундамента
Романов Олег
главный инженер
завода «Вертикаль»
Прайс-лист на винтовые сваи от производителя в Раменском
ГОСТ Р 59106-2020 устанавливает основные параметры винтовых свай: диаметр, длину и толщину стенки. Эти показатели напрямую определяют несущую способность, глубину погружения и область применения. СП 24.13330.2011 и СП 50-102-2003 фиксируют, что выбор свай для фундамента должен производиться на основании инженерно-геологических изысканий и расчета нагрузок. В данной статье приведен обзор типоразмеров свай от 57 мм до 133 мм и рекомендации по их применению.
СП 28.13330.2017 «Защита строительных конструкций от коррозии» регламентирует меры по защите металлических свай от агрессивного воздействия грунтовых и атмосферных факторов. Для винтовых свай по ГОСТ Р 59106-2020, применяемых в фундаментах, требования к защите определяют срок службы и надежность конструкции. Коррозионная стойкость обеспечивается подбором материала, толщины стенки, защитных покрытий и конструктивных решений.
СП 24.13330.2011 регламентирует устройство свайных фундаментов, включая винтовые сваи. Документ содержит указания по погружению, контролю и приемке работ. В сочетании с СП 50-102-2003 и СП 50-101-2004 он задает требования к геотехническим изысканиям, расчету нагрузок и технологии монтажа. Практика применения показывает, что соблюдение нормативов обеспечивает надежность и долговечность фундаментов из винтовых свай.
Свайно-винтовой фундамент используется в малоэтажном и промышленном строительстве, где требуется надёжная опора на слабых или неоднородных грунтах. Основная идея конструкции — передача нагрузки от здания через систему винтовых свай на плотные слои грунта. Такой фундамент прост в монтаже, не требует земляных работ и подходит для круглогодичного строительства в условиях Московской области.
Коррозия — один из главных факторов, ограничивающих срок службы стальных винтовых свай. В условиях переменной влажности и агрессивных грунтов разрушение металла может начаться уже через 2–3 года после монтажа. Надёжная антикоррозионная защита является обязательным элементом при проектировании свайно-винтовых фундаментов и регламентируется ГОСТ Р 59106-2020 и СП 24.13330.2011. Правильный выбор покрытия, соблюдение технологии нанесения и контроль толщины слоя обеспечивают долговечность фундамента до 50 лет без потери несущей способности.
Монтаж свайного фундамента — ключевой этап, определяющий несущую способность и геометрическую стабильность сооружения. Даже при использовании высокопрочных винтовых свай ошибки в установке могут привести к перекосу ростверка, неравномерным осадкам и потере несущей способности. Поэтому контроль качества монтажа проводится на всех стадиях — от разметки поля до фиксации оголовков, в строгом соответствии с требованиями СП 50-102-2003 и ГОСТ 5686-2020.
