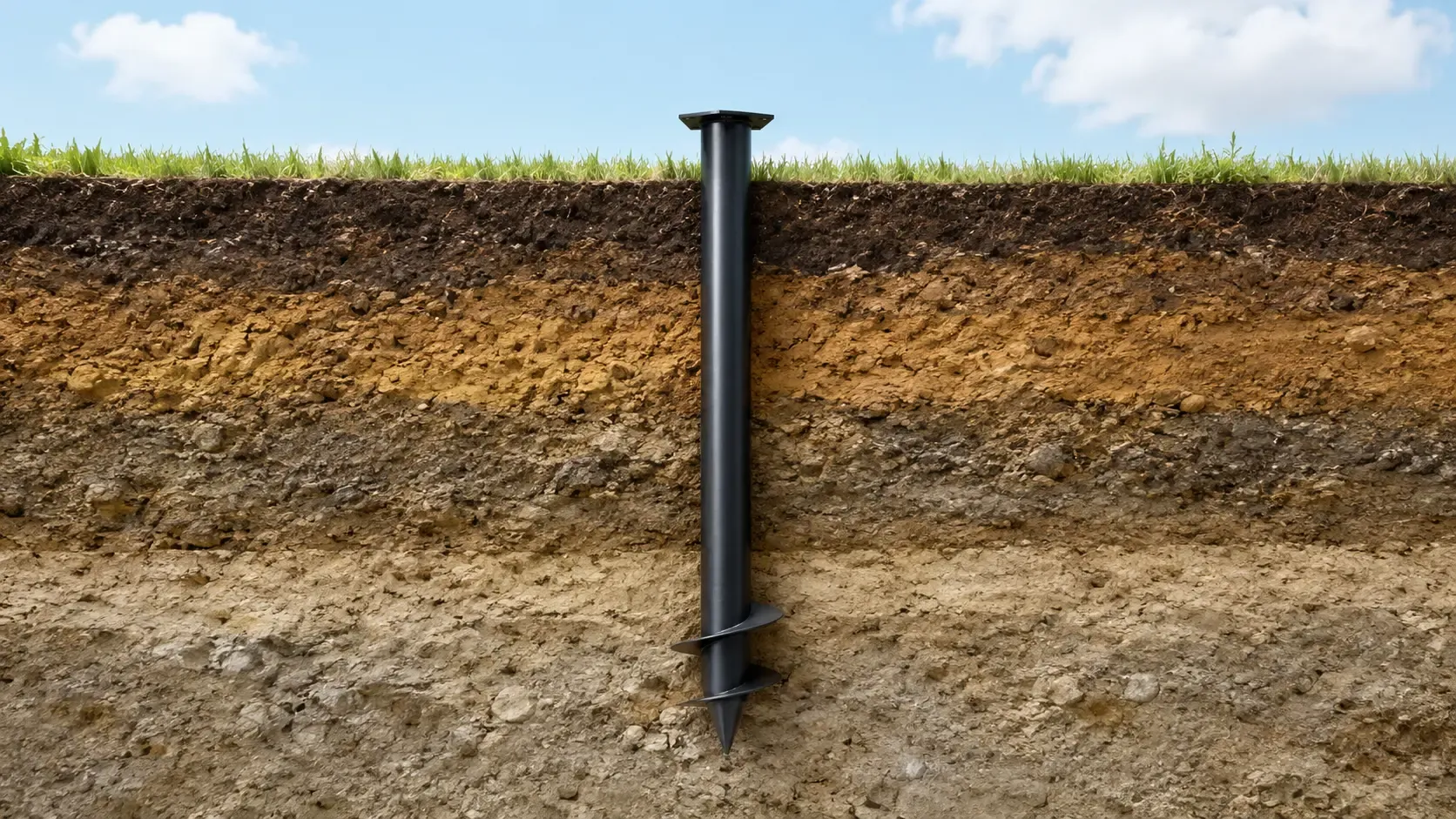

Конструкция винтовой сваи диаметром 57 мм и длинной 2000 мм
Винтовая свая диаметром 57 мм длиной 2000 мм со стенкой 3 мм представляет собой стальную опору малого диаметра с трубчатым стволом, винтовой лопастью 200 мм, нижним наконечником и верхней частью под крепление. Такой типоразмер используют для лёгких ограждений, теплиц, небольших беседок, деревянных настилов, хозяйственных конструкций малой массы и опор под элементы благоустройства.
Длина 2000 мм даёт большее заглубление по сравнению со сваей 1500 мм. Ствол передаёт нагрузку от надземной части вниз, лопасть создаёт опорную зону, а верхний участок служит для крепления стойки, оголовка, лаги или обвязки. При монтаже важно выдержать вертикальность: перекос сваи сразу отражается на линии забора, настила или каркаса.
ствол — стальная труба диаметром 57 мм;
длина изделия — 2000 мм;
толщина стенки — 3 мм;
диаметр лопасти — 200 мм;
нижняя часть — наконечник с винтовой лопастью;
контроль монтажа — ось, глубина, отметка верха.
ГОСТ Р 59106-2020 относит винтовые сваи к изделиям, которые погружаются в грунт завинчиванием с вдавливанием. В конструкции сваи 57 мм 2000 мм 3 мм это связано с требованиями к трубе, сварному соединению лопасти, защитному покрытию и контролю геометрических параметров.
По СП 50-102-2003 параметры свайного основания назначают с учётом инженерно-геологических условий, нагрузок и особенностей сооружения. Поэтому свая 57 мм 2000 мм 3 мм выбирается не только по длине: нужно учитывать тип грунта, высоту конструкции, шаг опор и ветровую нагрузку, особенно при установке забора или навеса.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Раменском

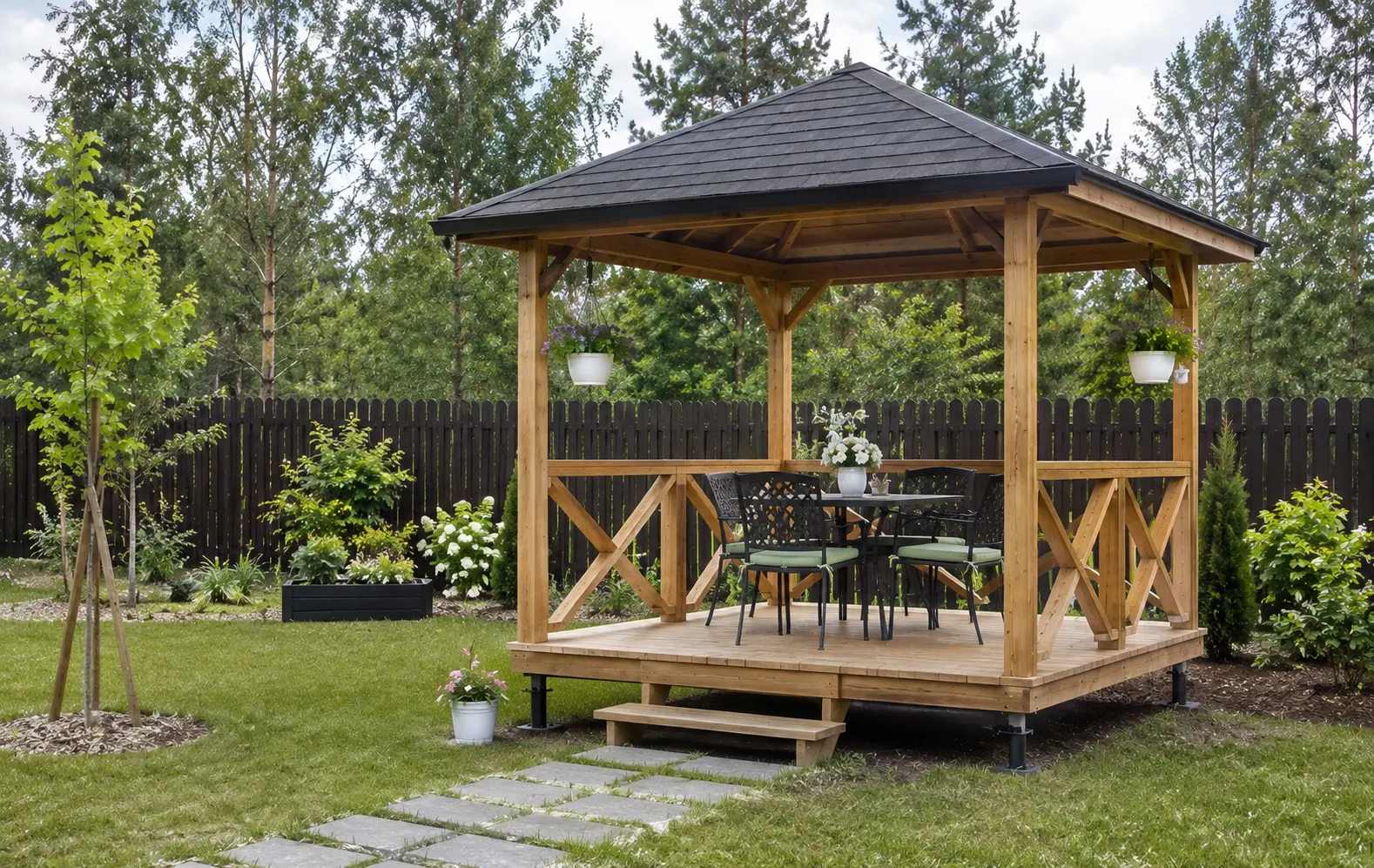

Область применения сваи диаметром 57 мм и длинной 2000 мм
Винтовая свая диаметром 57 мм длиной 2000 мм со стенкой 3 мм используется для лёгких свайных оснований под заборы, малые ограждения, садовые беседки, деревянные настилы, временные площадки, лёгкие хозяйственные конструкции и отдельные опоры под элементы благоустройства. По сравнению с вариантом 1500 мм такая длина позволяет глубже пройти верхний слой грунта и снизить риск смещения опоры при сезонных подвижках почвы.
При выборе этого типоразмера важно учитывать ограничение диаметра 57 мм. Свая подходит для лёгких строительных конструкций, но не рассчитана на нагрузки от жилого дома, бани с печью, гаража, тяжёлой пристройки или капитального ростверка. Винтовая лопасть 200 мм передаёт нагрузку в грунт, а трубчатый ствол работает вместе с оголовком и обвязкой, поэтому шаг опор и схема крепления имеют такое же значение, как длина изделия.
применение — заборы, беседки, лёгкие площадки, малые хозпостройки;
условия — плотные или умеренно плотные грунты без большого перепада рельефа;
верхний узел — оголовок, брус или лёгкая металлическая обвязка;
контроль — вертикальность, глубина, сварка лопасти, состояние покрытия;
ограничение — не использовать под нагруженные здания без расчёта.
По ГОСТ Р 59106-2020 проверяют параметры трубы, лопасти, сварных соединений и покрытия от коррозии. СП 50-102-2003 требует назначать параметры свайных фундаментов по грунтам и нагрузкам, а СП 24.13330.2011 рассматривает работу свай вместе с грунтовым основанием.
Изготавливать сваи, которые прослужат более 100 лет — наша ключевая задача.
Для этого мы используем современное оборудование, проводим
3-х этапный контроль каждой сваи, а наш инженерно-технический состав постоянно совершенствует качество за счёт собственной лаборатории.
Завод «Вертикаль» — это:
28 профессионалов;
3-х ступенчатый контроль качества;
автоматизированное производство и учёт.
Собственный автопарк
и монтажные бригады
производим монтаж винтовых
свай за 1–2 дня в Раменском
Автоматические гидравлические установки
Монтажники с опытом
более 5-и лет
Работаем в выходные и праздники
производим монтаж за 1–2 дня
Ваш личный менеджер проконтролирует монтаж и оперативно
решит все вопросы без переноса на рабочие дни.
Александр Воронцов
Менеджер завода Вертикаль
Как купить винтовые
сваи в Раменском или узнать
стоимость?
Для уточнения стоимости фундамента на винтовых сваях рекомендуется обратиться к нашим специалистам, которые могут оценить объем работ, сложность грунтовых условий и другие факторы, влияющие на стоимость. На основе этих данных они смогут составить подробную смету и предоставить вам информацию о стоимости фундамента на винтовых сваях.
Сомневаетесь в выборе
свай ? Получите расчёт
винтовых свай от эксперта
для вашей постройки
за 2 часа 40 минут
на основе 5000 клиентов
Ответьте на несколько вопросов и наш эксперт подготовит расчёт свайного фундамента
Романов Олег
главный инженер
завода «Вертикаль»
Прайс-лист на винтовые сваи от производителя в Раменском
ГОСТ Р 59106-2020 устанавливает основные параметры винтовых свай: диаметр, длину и толщину стенки. Эти показатели напрямую определяют несущую способность, глубину погружения и область применения. СП 24.13330.2011 и СП 50-102-2003 фиксируют, что выбор свай для фундамента должен производиться на основании инженерно-геологических изысканий и расчета нагрузок. В данной статье приведен обзор типоразмеров свай от 57 мм до 133 мм и рекомендации по их применению.
СП 28.13330.2017 «Защита строительных конструкций от коррозии» регламентирует меры по защите металлических свай от агрессивного воздействия грунтовых и атмосферных факторов. Для винтовых свай по ГОСТ Р 59106-2020, применяемых в фундаментах, требования к защите определяют срок службы и надежность конструкции. Коррозионная стойкость обеспечивается подбором материала, толщины стенки, защитных покрытий и конструктивных решений.
СП 24.13330.2011 регламентирует устройство свайных фундаментов, включая винтовые сваи. Документ содержит указания по погружению, контролю и приемке работ. В сочетании с СП 50-102-2003 и СП 50-101-2004 он задает требования к геотехническим изысканиям, расчету нагрузок и технологии монтажа. Практика применения показывает, что соблюдение нормативов обеспечивает надежность и долговечность фундаментов из винтовых свай.
Свайно-винтовой фундамент используется в малоэтажном и промышленном строительстве, где требуется надёжная опора на слабых или неоднородных грунтах. Основная идея конструкции — передача нагрузки от здания через систему винтовых свай на плотные слои грунта. Такой фундамент прост в монтаже, не требует земляных работ и подходит для круглогодичного строительства в условиях Московской области.
Коррозия — один из главных факторов, ограничивающих срок службы стальных винтовых свай. В условиях переменной влажности и агрессивных грунтов разрушение металла может начаться уже через 2–3 года после монтажа. Надёжная антикоррозионная защита является обязательным элементом при проектировании свайно-винтовых фундаментов и регламентируется ГОСТ Р 59106-2020 и СП 24.13330.2011. Правильный выбор покрытия, соблюдение технологии нанесения и контроль толщины слоя обеспечивают долговечность фундамента до 50 лет без потери несущей способности.
Монтаж свайного фундамента — ключевой этап, определяющий несущую способность и геометрическую стабильность сооружения. Даже при использовании высокопрочных винтовых свай ошибки в установке могут привести к перекосу ростверка, неравномерным осадкам и потере несущей способности. Поэтому контроль качества монтажа проводится на всех стадиях — от разметки поля до фиксации оголовков, в строгом соответствии с требованиями СП 50-102-2003 и ГОСТ 5686-2020.
